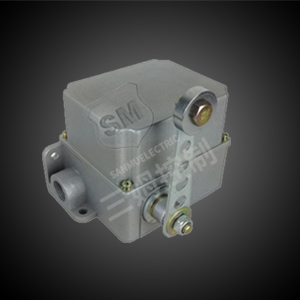

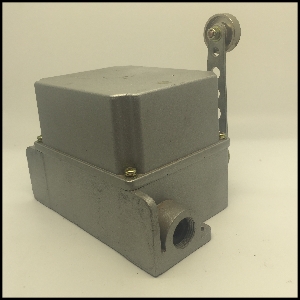

重型限位开关

产品介绍

概述：限位开关(也称行程开关)用于起重机，给料机等大型设备工作时的终点保护或位置控制之用，广泛应用于冶金、矿山等行业中的大型工业设备的位置限位功能.防止应位置限制偏差，造成重大安全事故。

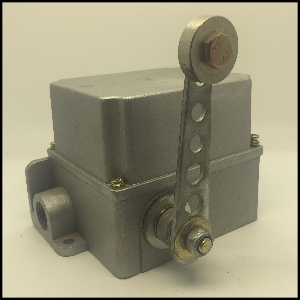

工作原理：起重机械或给料机作业为被控设备，通过碰触限位开关，使其触点转换实现设备运行停止或某个位置的控制。限位开关上的触臂受设备上的操作附件碰触而偏转，开关体内部凸轮旋转启动触点而发生转换，输出控制信号。本机型装有滚轮式尺型触臂，适用于惯性行程不甚大的平移机构。

结构特点：1.本机采用铝合金材质精密压铸壳体，强度高，密封好； 2.外壳防护等级达IP67，可以恶劣环境中长期工作；3.机内采用进口行程开关，触点容量大，动作灵敏，可靠。

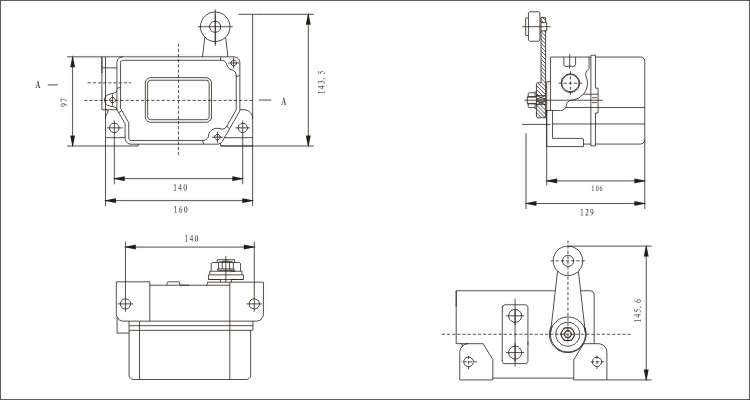

安装调整：安装方法：本机有两个安装孔，可安装在被控设备正方车轨侧部，通过设备附件碰触开关限位开关触臂上的滚轮顶部距附件底部为15-20mm以保证限位开关的可靠启动。
接线方式：两级跑偏开关出厂时已配长度为0.6米电缆线，接线方式参照开关外部标签牌所标线色，连接常开或常闭。 如现场需从触点直接接线，拆开后盖后，重新装后盖时需拧紧后盖螺丝，防止漏水！

参数                   指标
使用环境条件        环境温度：－35℃—＋75℃相对湿度：不大于95％
动作角度              10°
极限角度              160°
机械寿命              10万次
触点数量              2常开+2常闭
触点容量              AV220V 10A 、AC380V 5A
>动作力（kg）     3kg
防护等级              IP67
可靠性                ＞10万次
重量（kg)           2.5(kg)
