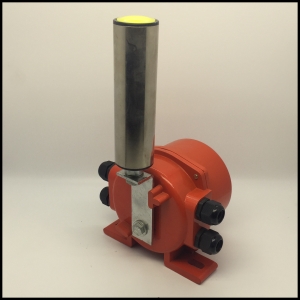

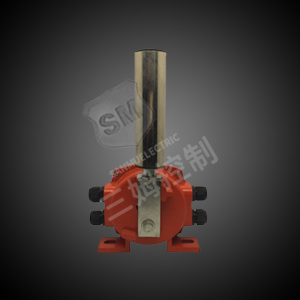

两级跑偏开关

产品介绍

概述：概述：地址编码两级跑偏开关用于胶带运输机工作过程中出现皮带跑偏时能及时并发送指令给地址编码控制器，通过地址码识别，显示，工作人员能迅速，准确到达工作开关位置，大大节省人力，提高工作效率，是智能带式输送机必不可缺的安全保护装置

工作原理：当输送带运行中出现跑偏时，输送带边缘触碰两级跑偏开关立辊并使立辊偏转，当立辊偏转角度达到1级开关角度时，开关发出报警信号，当输送带跑偏严重，达到2级开关角度时，开关发出停机信号，地址编码控制器显示屏能及时显示当前动作状况，实现输送带跑偏故障自动停机。当跑偏故障排除后，胶带机正常运转时，开关立辊可自动复位，回到初始状态 。地址编码控制器显示屏将不提示动作状态。

结构特点：1.本机采用铝合金材质精密压铸壳体，强度高，密封好； 2.外壳防护等级达IP67，可以恶劣环境中长期工作；3.机内采用进口行程开关，触点容量大，动作灵敏，可靠。4，采用RS485通讯性能稳定，可靠。

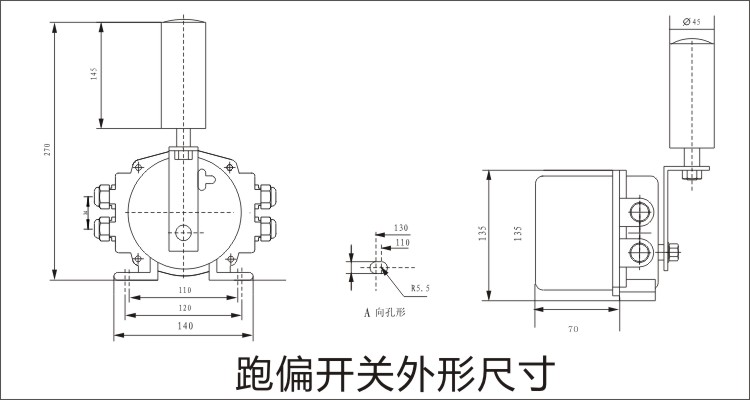

本产品安装在胶带运输机沿线两线机架上, 1. 跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。3. 跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对）。跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。

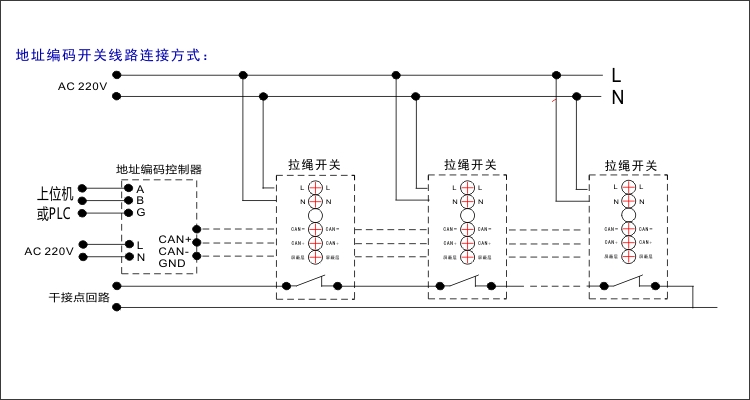

接线方式：两级跑偏安装时需要拆卸后盖进行内部线路接线，从线路板的接线柱链接电源，通讯线，干接点直接从微动开关接线柱链接接线柱，注意通讯线的A,B 屏蔽线的脚位，电源线的脚位，避免接错，导致线路板烧毁，重新装后盖时需拧紧后盖螺丝，防止漏水！

参数                              指标
使用环境条件                    环境温度：－35℃—＋75℃相对湿度：不大于95％
一级动作行程                   10 12 25°
二级动作行程                   15 25 45°
与上位机通讯方式             RS485
与地址编码器通讯方式      Canbus
触点数量                         二开 二闭
>触点容量                       AV220V 10A 、AC380V 5A
防护等级                         IP67
可靠性                           ＞10万次

通讯波特率                     2400 bps
