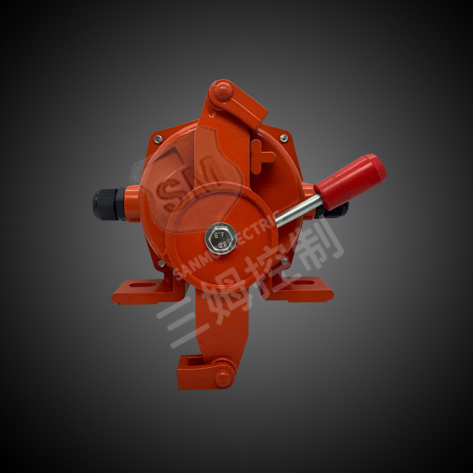

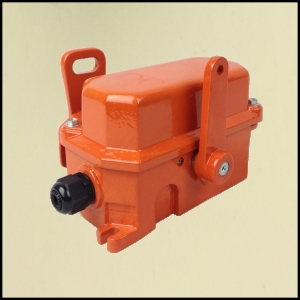

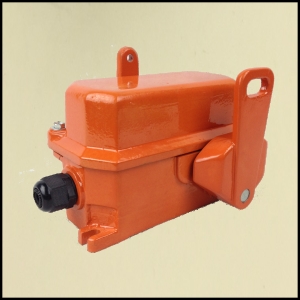

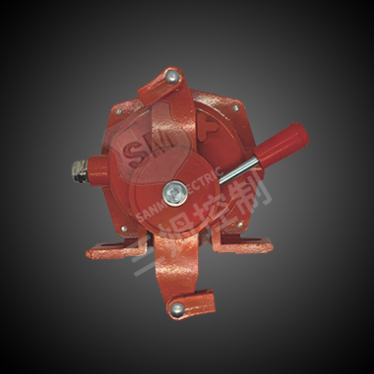

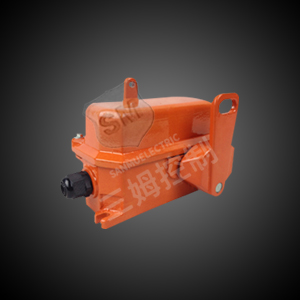

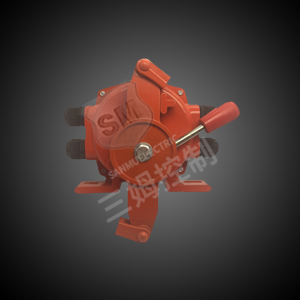

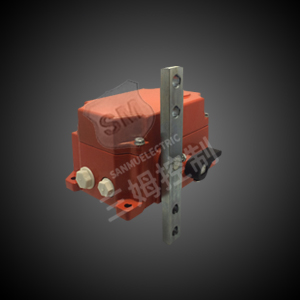

双向拉绳开关

产品介绍

概述：双向拉绳开关用于胶带运输机工作过程中出现事故，或突发紧急情况下拉动一侧或两侧连接开关的钢丝绳，使得带式输送机实现停机,是带式输送机必不可缺的安全保护装置,本机型可直接替换德国基普产品。

工作原理：当胶带运输现场发生紧急事故时，可拉动系在拉绳开关吊耳上的钢丝绳，使机内的滑块控制内部微动开关动作，发出停机或警报信号。自动复位机型在松开钢丝绳后自动复位，手动复位机型在松开钢丝绳后需操作复位手柄后方可复位。Ⅰ型自动复位 Ⅱ型手动复位。

结构特点：1.本机采用铝合金精密压铸壳体，强度高，重量轻； 2.外壳防护等级达IP67，可以恶劣环境中长期工作；3.机内采用进口行程开关，触点容量大，动作灵敏，可靠。

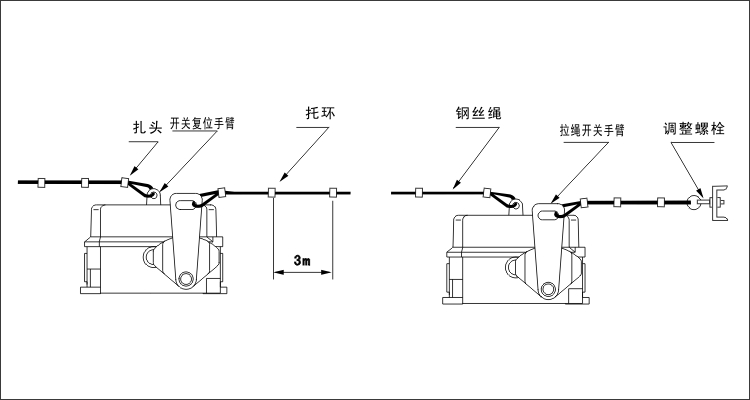

安装调整：本产品安装在胶带运输机沿线两线机架上, 1. 将拉绳开关固定在支架上，支架焊接在靠人行过道一侧，如皮带机两侧都为人行通道，需两侧都要安装双向拉绳开关。 2. 两双向拉绳开关之间距离为25~30m,采用直径Ф4mm的钢丝绳连接,松紧应适度。3. 为了减少钢丝绳自重对开关影响而产生误动作,每隔3m处的机架上焊一个托环,以支撑钢丝绳保证其能正常工作。

接线方式：双向拉绳开关出厂时已配长度为0.6米电缆线，接线方式参照开关外部标签牌所标线色，连接 常开或常闭。 如现场需从触点直接接线，拆开后盖后，重新装后盖时需拧紧后盖螺丝，防止漏水！

参数                          指标
使用环境条件             环境温度：－35℃—＋75℃相对湿度：不大于95％
动作角度                   30°
极限角度                   75°
动作力（kg）           3kg
触点数量                  1常开+1常闭；可定做2常开+2常闭
触点容量                  AV220V 10A 、AC380V 5A
>复位方式 本机型自动复位,
防护等级                  IP65
可靠性                    ＞10万次

重量（kg)                2.5(kg)
