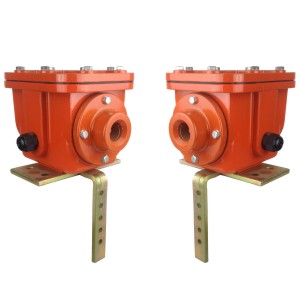

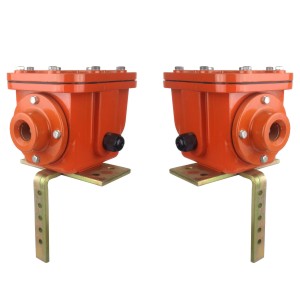

纵向撕裂开关

产品介绍

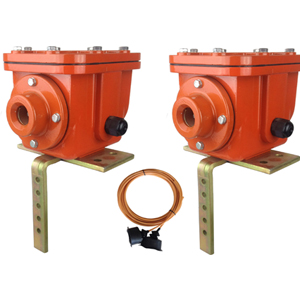

概述：在传送带出现撕裂、戳破、绞结处损坏或锐利物凸出皮带时，撕裂开关能给监视人员提供报警信号或关闭输送机。撕裂开关成对安装在传送带两测，由两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永久固定在支撑托架上，另一端连接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来、扫落到一条或两条钢丝绳时，弹簧球被拉出底座，撕裂开关发出警报信号或停机信号。事故处理完毕后，将弹簧球从新装入底座，撕裂开关消除警报信号。防止由皮带撕裂造成的恶性事故。

工作原理： 当物料中的金属异物穿透皮带，并勾住拦绳时，拦绳发生位移，钢珠脱离底座，触发停机信号，如配控制箱可设置延时信号输出（0-15秒）瞬间型号输出。

结构特点：1.本机壳体铝合金材质，强度高，重量轻； 2.外壳防护等级达IP55，可以恶劣环境中长期工作；3.机内采用进口行程开关，触点容量大，动作灵敏，可靠。

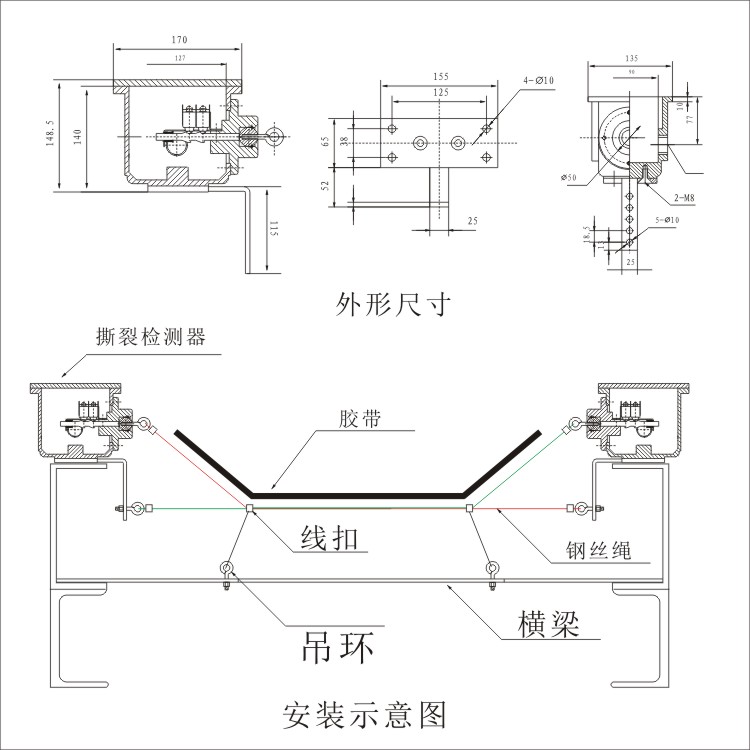

安装调整：1.本产品安装在落料口5-10米位置  2.将纵向撕裂开关分别安装在胶带两测，拉环相对。3. 安装时检测器必须高于皮带边缘，用乙浠外套的航空钢丝绳将两个拉环连接起来。用吊环将钢丝绳按胶带，4.截面凹槽方向走势，钢丝绳与负载时胶带截面凹槽面相距5-10mm为宜。

参数                           指标
使用环境条件                环境温度：－35℃—＋75℃相对湿度：不大于95％
动作行程                      10mm

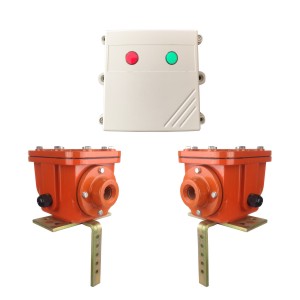

控制箱电压(选配）        220VAC
动作力（kg）               1.8kg
触点数量                     1常开+1常闭；可定做2常开+2常闭
触点容量                     AV220V 10A 、AC380V 5A
>复位方式 本机型自动复位,
防护等级                      IP65
可靠性                        ＞10万次

重量（kg)                    2.5(kg)
